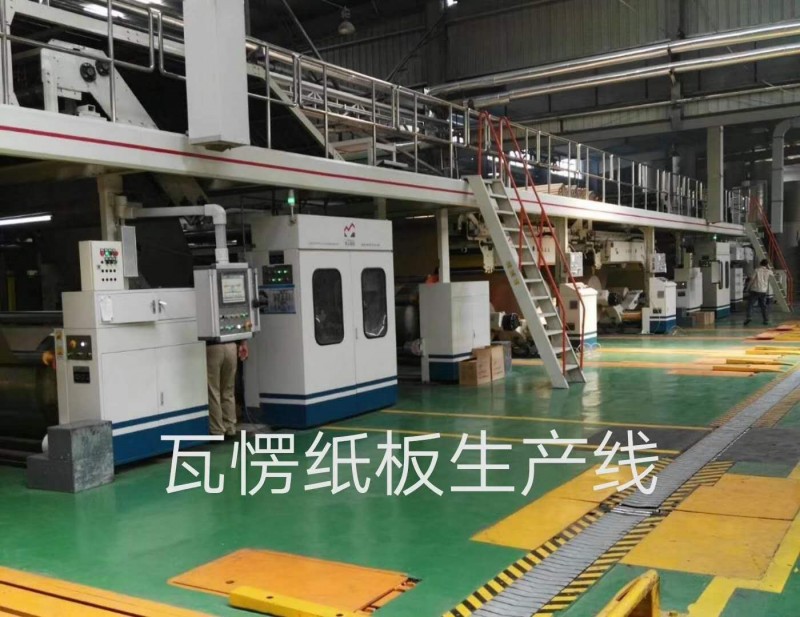

五层瓦楞纸板生产线
此流水线适合大批量自动化生产，能制造出符合国家标准的优质瓦楞纸板，生产效率高，纸板质量好，采取集中控制，操作简便，维修方便，安全可靠，大大降低了人工劳动强度，该生产线采用目前国际节能方式，用高温导热油给整机提供热源，较蒸汽加热节约能源60%以上，大大降低了能耗，有效压缩了生产成本，是当今经济型的理想产品，适合大中型纸箱厂使用。
一、产品名称：五层瓦楞纸板生产线
规格型号：WJ5-100-1600
机械速度：100m/min
工作速度：60-100m/min
工作宽度：1600mm
纸质：面纸125-360g/m2，芯纸115-180g/m2
瓦楞楞型：UV型A、C、B、BC楞任选
蒸汽压力与耗量：1.0-1.2MPa，耗量约4t/h
空气压力与耗量：0.8-1.0MPa，耗量约1.0m3/min
电源：380V50HZ，总装机容量约：140KW
二、产品内容及报价
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
电动无轴支架 |
（1600型，原纸升降、夹臂有电机驱动，可进行加紧、松开和同时左右移动、气动刹车） |
台 |
3 |
|
2 |
单面机 |
（1600型，采用罩吸式真空吸附导纸，铬钼合金瓦楞直径φ320mm。胶量手动微调，胶泵自动循环，万向节传动） 材料选用优质铬钼合金钢。 瓦楞形状为国际通用U形，经精心设计，缩纸率低，压制出的纸板质量好，强度高。 采用进口精密机床，选进的成型磨削和电脑分度工艺，保证楞型尺寸精度符合国家标准。 楞齿表面经中频 淬火处理，硬度达到HV600以上，上瓦楞辊中高、呈腰鼓形，使用寿命长。 |
台 |
2 |
|
3 |
输纸过桥 |
（1600型单面机驱动，自动同步运转。电动调整纸板对齐，采用吸附式张力控制。） |
套 |
1 |
|
4 |
二次涂胶 |
（1600型，胶量间隙手动调整，气动压纸，胶泵自动循环，涂胶单独驱动，外接动力，机械上保持同步。） |
台 |
1 |
|
5 |
三重预热器 |
（600-1600型，电动调整预热面积，直径φ600mm。) |
台 |
1 |
|
6 |
预热器 |
（600-1600型，预热辊直径φ600mm，电动调整预热面积） |
台 |
4 |
|
7 |
双面机 |
（1600型，520mm×16块加热板，密集式压辊加压式，电动整体提升下降。棉织带气动张紧，上下带手动调整张力，棉织带沈阳产。主动轴单力驱动，电磁无极调速。） |
套 |
1 |
|
8 |
薄刀机 |
（1600型，四刀六线，薄刀分纸。手动换单，自动磨刀，整机电动轴向移动，有效配合纸幅偏移，自动跟踪生产线速度，河北东光产。） |
台 |
1 |
|
9 |
单刀电脑横切机 |
（1600型进口交流伺服电机，刀辊伺服控制横切；进出纸输送变频控制，自动跟踪生产线速度；自动换单可预存多组订单，河北东光产。） |
台 |
1 |
|
10 |
制胶循环系统 |
（主体、载体、储存制胶系统一套，各用胶设备循环供胶，液体自动控制） |
套 |
1 |
|
11 |
空气压缩系统 |
（采用0.6m?/min，空压机1台）， |
套 |
1 |
|
12 |
电气控制系统 |
（元器件采用国内、国际知名品牌，普通电器控制，主动力无极电磁调速。） |
套 |
1 |
|
13 |
蒸汽系统 |
（各机组均设计成独立单元供气，独立直通输水，管道与旋转加热部件以金属软管柔性连接。） |
套 |
1 |
|
14 |
横向输出 |
自动堆码，自动计数，和生产线同步 |
台 |
1 |
