New 双向进料检测安全光幕
•一种专用于进出料双向检测安全光幕，打破传统不安全的muting 屏蔽功能，
•保护高度 1200 到 2000 mm，3-6个点的保护距离
• 最大保护距离 10 m
•识别货物进入，识别非货物的不规则进入
•集成了多种智能功能
• 集成了手动或自动复位
• 外部继电器回馈输入 (EDM)
|
||
| 产 品 选 型 | |||||
| 产品名称 | 产品类型 | 点 数 | 高 度 | 保护方向 | 订货编号 |
| 单向进出料检测安全光幕 | DS2-A-B-C3-1200 | 3 | 1200-1600mm | 双向 | |
| 单向进出料检测安全光幕 | DS2-A--B-C4-1200 | 4 | 1600-2000mm | 双向 | |
| 说 明 | |||||
| 技 术 性 能 |
|

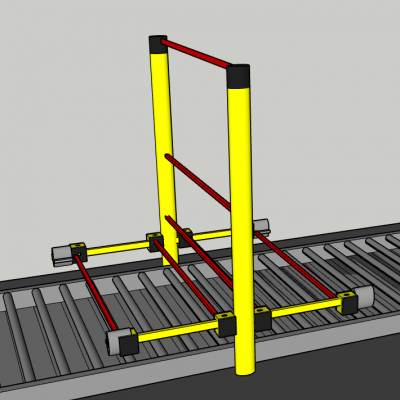

A组光幕： A组光幕是人物的预警要检测，区别人与物的方向物体与人的运动方式 B组光幕： B组光幕是人物的预警检测，区别人与物的方向物体与人的运动方式 C组光幕： C组光幕必须基本同时阻挡 组光幕1-4个光点可独立编程，满足到现场不同物料进出高低检测与保护作用 |
 |
| 产品选项说明 |
 |
| 技术资料 Technical data |
|
电压 Supply voltage |
24VDC +/- 5VDC |
|
投光受光耗电量Current consumption Tx,Rx (without load) |
< 10 mA at 30 VDC |
|
输出 Output |
PNP (NPN可选购） |
|
最大输出电流 Max. output current |
50 mA |
|
最大电容量 Max. capacitive load |
100 nF |
|
操作温度范围 Temperature range operation |
-40 … +60°C |
|
极性保护 Polarity protection |
Yes |
|
防水值 Enclosure rating |
IP65 |
|
抗光值 Max. ambient light |
100,000 Lux |
|
相关认证 Certificates CE批准中 |
CE 批准中 |
| 安 全 回 路 |
|
根据安全光幕的输入输出进行编程 最多可编程6束光点 可以分三个区进行安全检测 实现预警功能 实现报警停机功能 |
|
| 使用立宏LHS 安全模块的连接方法 |
|
|
SR601系列安全控制器 可同时接6组安全方块 输入输出模式可定制 输入：六组 （安全方块、急停、门锁） 根据现场进行组合 |
