理光MH2420打印头控制系统，专为理光 MH2420/MH2620/MH2820系列工业压电喷头打造，实现高速、、高稳定的工业喷墨打印控制，适用于包装、标签、纺织、功能材料打印等多场景。
一、系统定位与核心价值
作为喷头与主控之间的高速桥梁，完成数据转发、波形驱动、温控、供电与诊断，简化整机架构、降低开发成本。单块 HIB‑RH‑384 可驱动多 4 个理光 MH 系列喷头，大幅减少板卡数量与布线复杂度，提升集成度与可靠性。支持二进制 / 灰度打印、全量程墨滴控制、现场固件升级，适配多油墨与多工艺需求。
二、核心硬件：HIB‑RH‑384 喷头接口板

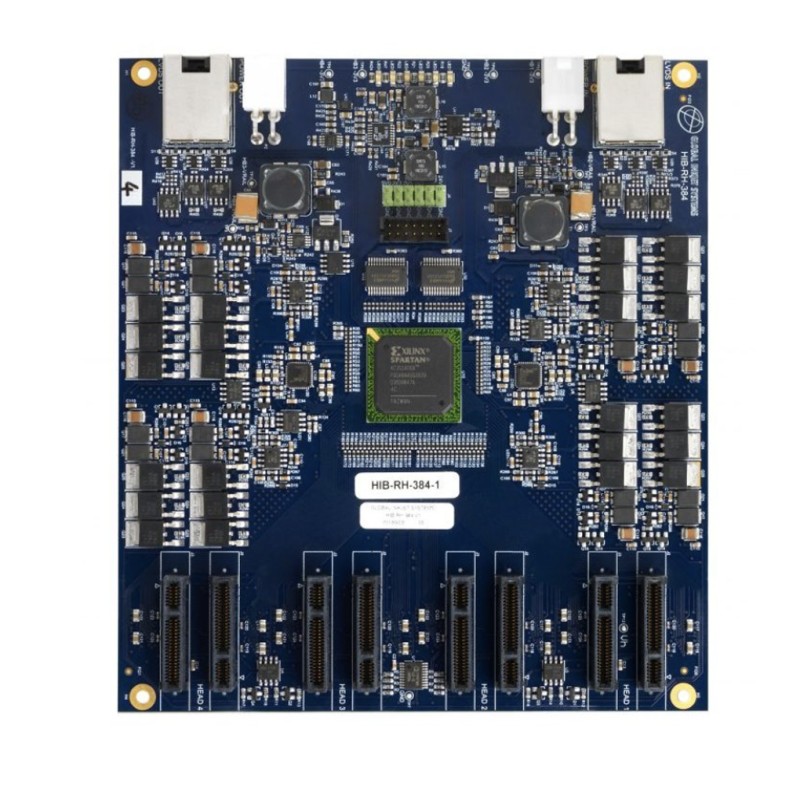

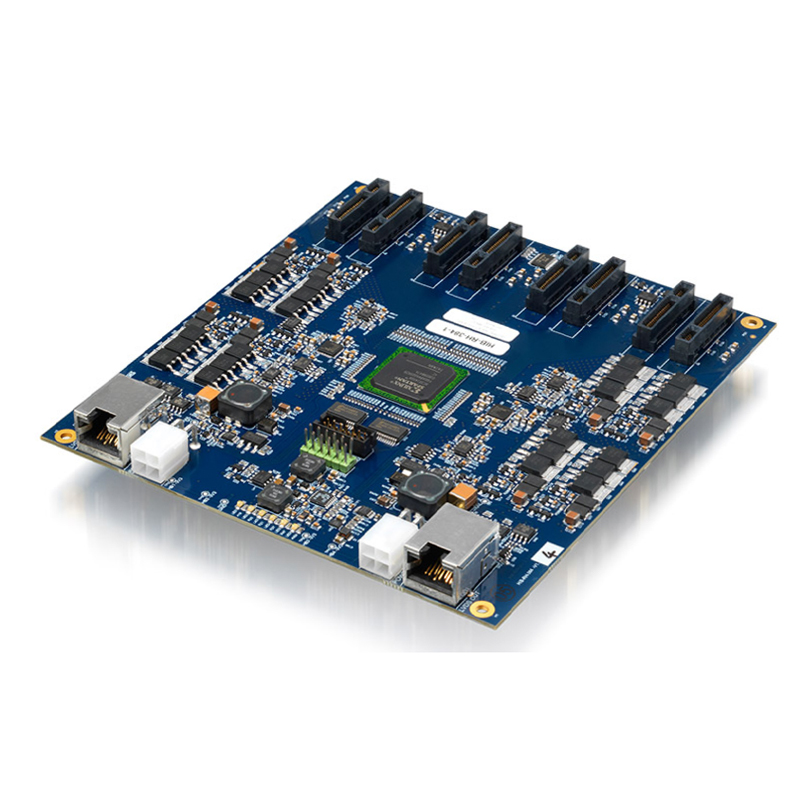

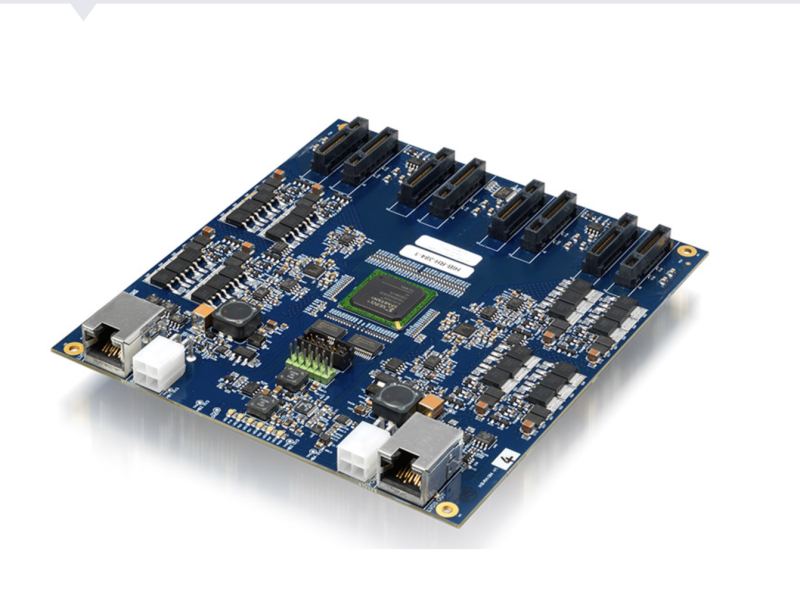

1. 基本规格
适配喷头：理光MH2420 / MH2620 / MH2820
尺寸：160 mm × 144.5 mm × 23 mm；重量：195 g
数据通道：高速 200 Mb/s
供电：单路 24V DC，板上生成喷头与加热所需电压
2. 连接与布线
数据接口：标准 RJ45，CAT 6a 屏蔽线连接 GIS 打印管理板（PMB‑C8/PMB‑C2），远 10 m
电源接口：24V DC 标准连接器，无需为喷头单独供电
喷头线缆：HIB 到喷头长度 300 mm，保证信号完整性
3. 喷头控制能力
二进制与灰度波形驱动、灰度墨滴大小映射
喷头温度实时监测与闭环控制
喷头 EEPROM 参数回读
软件编辑器实现波形全自定义
支持所有打印模式与分辨率，可跑喷头高频率
4. 系统级特性
固件支持现场升级
完善系统诊断功能
高集成、少接线、易维护
三、系统组成与协同工作
1. 硬件链路
上位机 → 上海叶烁打印管理板（PMB）→ HIB‑RH‑384 → 理光 MH 喷头
PMB 负责图像数据、运动同步、任务调度
HIB‑RH‑384 专注喷头驱动，分担主控压力
2. 软件平台
可定制化用户界面（UI），支持多语言
机器控制服务统一管理打印、供墨、温控、运动等子系统
基于微软标准技术开发，易配置、易二次开发、易贴牌
3. 配套墨路组件
提供完整供墨系统部件，匹配 HIB‑RH‑384 与理光喷头的稳流、负压、温控需求，保障长时稳定喷射。
四、关键技术优势
高集成低成本：单板驱 4 喷头，减少接口、线缆与机柜空间，降低系统 BOM 成本。
墨滴可控：灰度多级墨滴 + 自定义波形，适配 UV、溶剂、水性等多种油墨，提升画质与附着力。
高速稳定传输：200 Mb/s 高速通道 + 屏蔽网线，支持高速打印与大幅面数据。
易用易维护：现场固件升级、系统诊断、简化接线，降低调试与运维成本。
开放可定制：软件可改界面、语言、流程，硬件可多板级联扩展喷头数量，适配不同产能机型。
五、典型应用场景
工业数码印刷：包装彩盒、标签、条码、可变数据打印
纺织数码印花：布料直喷、热转印印花
功能材料打印：导电油墨、陶瓷浆料、生物试剂、3D 结构喷墨
广告图文与工业标识：高速、高品质、长时连续生产
六、总结
上海叶烁 HIB‑RH‑384 喷墨打印控制系统，以高集成喷头驱动板 + 成熟软件平台 + 完善墨路配套，为理光 MH2420/2620/2820 喷头提供一站式工业喷墨控制方案，兼顾性能、成本与易用性，帮助设备厂商快速开发稳定可靠的工业喷墨装备。
